Hur grovleksinställningen slutar fungera

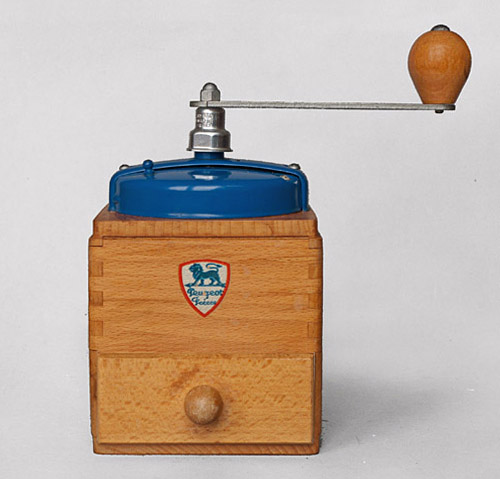

Flera gånger kan inställningen för kaffekrovleken sluta fungera på en sådan här kvarn
en Peugeit i EX-serien från 1950 till 1960 kanske

När jag köpte den här kvarnen upptäckte jag att inställningen fungerar riktigt bra
på just den här kvarnen ...

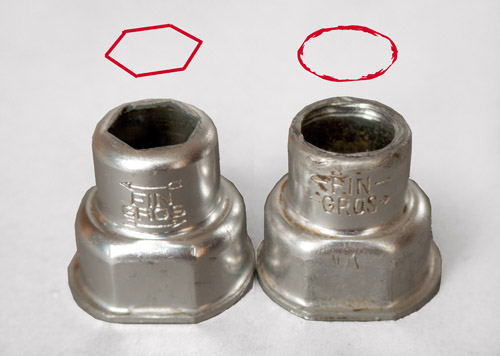

...och vi ser den korrekta hyllsan av aluminium här till vänster på bilden
med plats för muttern, som låser hyllsan, se bild nedan.
Till höger ser vi en defekt hyllsa från en av mina andra kvarnar av samma
modell. Då den hyllsan är rundsliten och muttern kan ej låsa hyllsan.

Kan muttern ej låsa hyllsan kan den snurra runt när vi vevar och den nedre
ringen kan snurra runt och inställningen (avståndet) förändras.

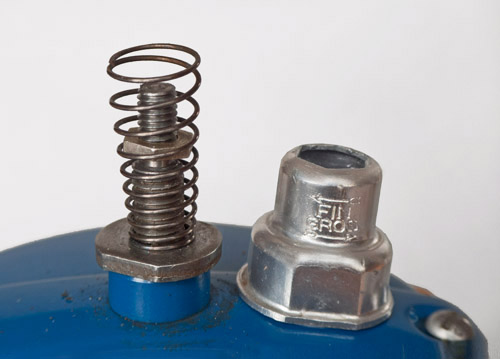

Vi ser att hyllsan kan låsa den nedre metallringen som ändrar grovleken(avståndet)

Om hyllsan är sliten måste vi använda en låsring och ett kort rör.

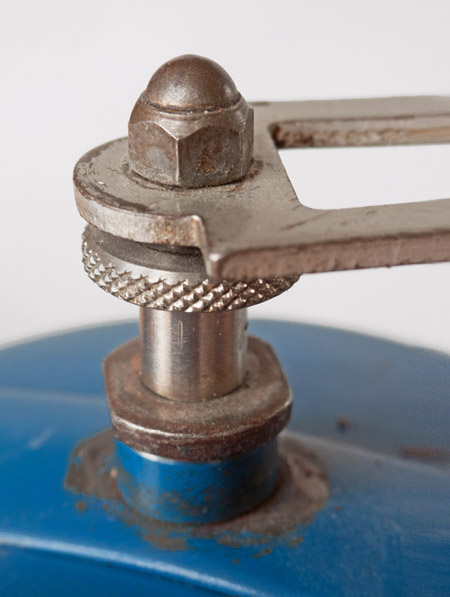

Här ser vi det korta röret "runt" vevaxeln med låsringen överst. Den undre
låsringen är den befintliga "ringen", som skall ställas med alluminiumhylsan.

Så här skall alluminiumhyllsan fungera:

  (överrullningsbild)

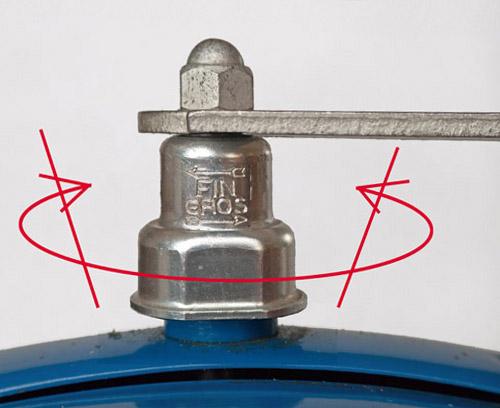

När vi trycker ner hyllsan ...från muttern, kan vi snurra på hyllsan och ställa
in grovleken på kaffet

(överrullningsbild)

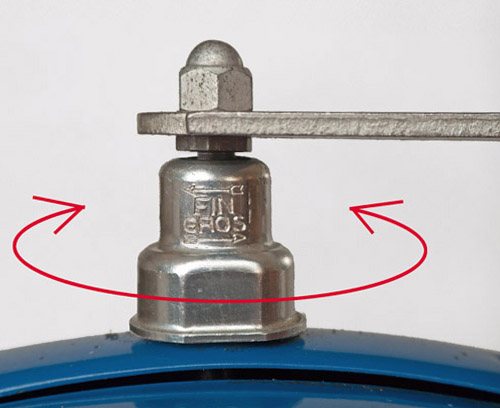

När vi släpper upp hyllsan , låser muttern den och den går inte att snurra.
