Om vi undersöker några kvarndelar från Eskilstuna
från 1907 till 1950 och jämför med några från Tyskland
så ser vi att kvarnkärnorna och kvarnringarna kan vara
ganska olika.


Min sida om kaffekvarnar från Sverige och andra länder.



1 Eskilstunakvarnar har samma hårda gjutstål i både kärna och ring.

2 Tyska kvarnat har ibland gjuten ring och ofta är kärnan i "fräst" stål
(mjukare?) och slits på så sätt snabbare.


Bland kvarnar från Eskilstuna finner vi olika modeller av kvarnkärnor och kvarnringar.
Alb. och C. A. M. Nilsson har flest varianter. Vi finner hos dem kvarnkärnor med 4,
5 och 6 "vingar" samt en "skruvformad". Deras kvarnringar och kvarnkärnor varierar
också i storlek. Kvarnringarna har både vinklade endelade och tvådelade malytor.
(se överrullningsbilden 1930).

Hos En annan stor tillverkare, Ström & Co/Eskilstuna Stålindustri finner vi endast två
varianter av endelade kvarnringar, vinklad och v-formad.

Kvarndelar från E. A. Petersson (1 kvarn) liknar de från C. A. M. Nilsson 1908

Kvarndelar från C. W. Dahlgren (1 kvarn) liknar de från Ström & Co. 1914

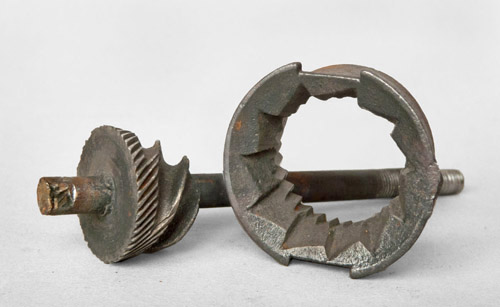

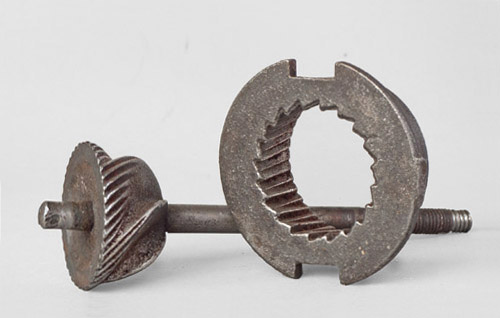

Carl Zetterlund ca 1900



Kvarnkärnan är endast 27 mm i diameter, skruvformad och liknar samtida tyska



Ström & Co, Jernström & Ericsson och Eskilstuna Stålindustri

1914

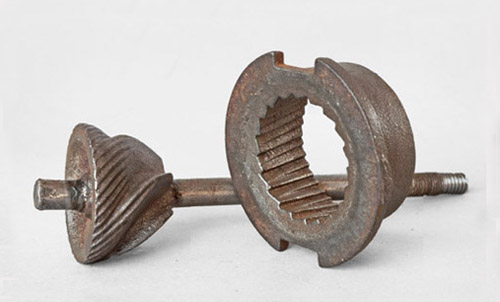

Ström & Co. 1913 .- 1915 Endelad och vinklad.
Kärnan Ø 3,4 (samma som Carl W. Dahlgren)

1940

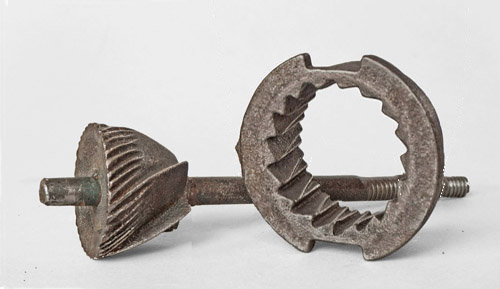

Från Eskilstuna Stålindustri  1920-1945 Endelad v-formad. Kärnan Ø 3,2



C. Alb. och C. A. M. Nilsson

1908

Från C. Alb. Nilsson 1907 - 1915 .Tvådelad. Kärnan Ø 2,8, skruvformad.

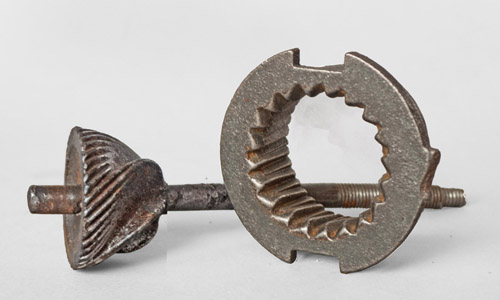

1920

Från C. Alb. Nilsson/ C. A. M Nilsson 1915-1925. Endelad vinklad, böjd. Kärnan Ø 3,4


1930

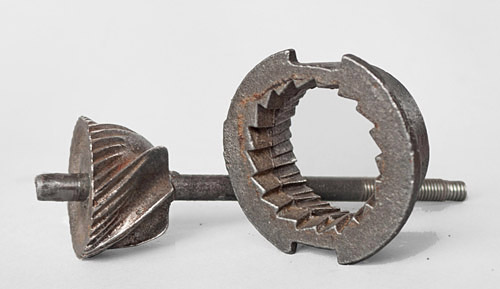

Från CAM Nilsson 1930-1935. Tvådelad 1:2 . Kärnan Ø 3,4




1900 - 1915

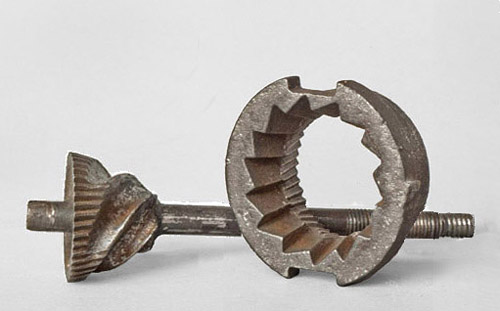

Kvarndelar från E. A. Pettersson före 1920 Tvådelad 1 : 1. . Kärnan Ø 3,0, riktigt skruvformad

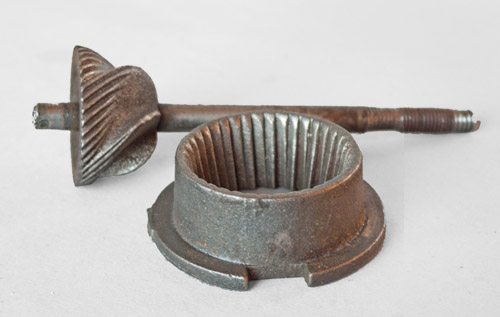

1910

Carl Walfrid Dahlgren före 1915 Endelad vinklad . Kärnan Ø 3,5

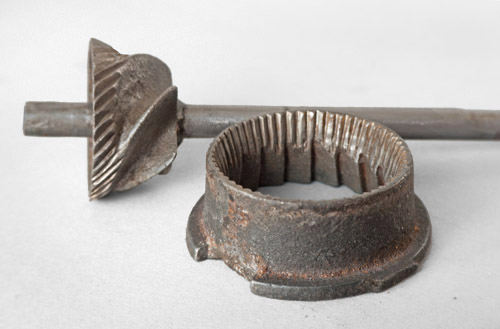

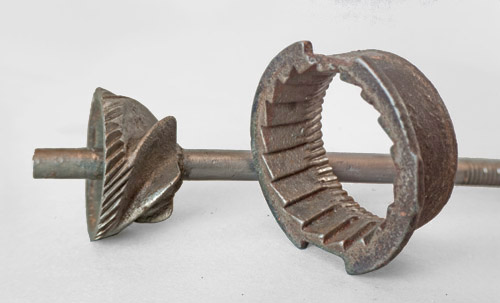

1955 - 1960

Okänd tillverkare. Tvådelad 1: 1. Kvarndelarna är så lika de från Nilsson och Pettersson.


Kanske något "bättre" teknik och gjutning av delarna och tvådelad kvarnring.



1955

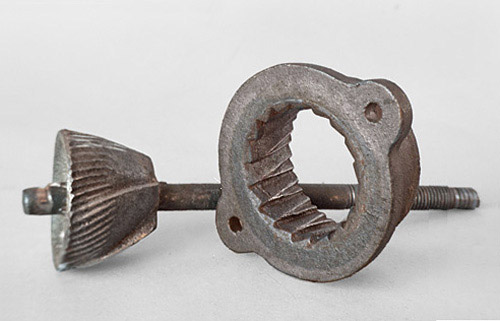

Kvarnen Juffe från en okänd tillverkare. Kärnan Ø 3,5. Ringen liknar den senare från Eskilstuna
Stålindustri 1940, fast "slarvigare" gjuten

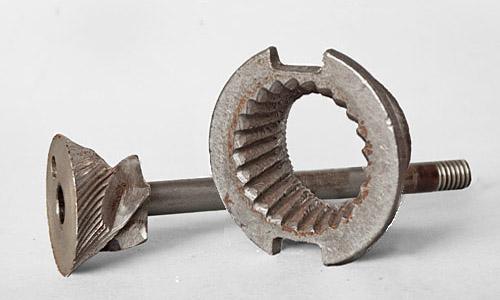

Tyskt kvarnverk, samma teknik från 1910 till 1940 och senare.




Tvådelad 1 : 1 Mjukare stål i kvarnkärnan, Trösser

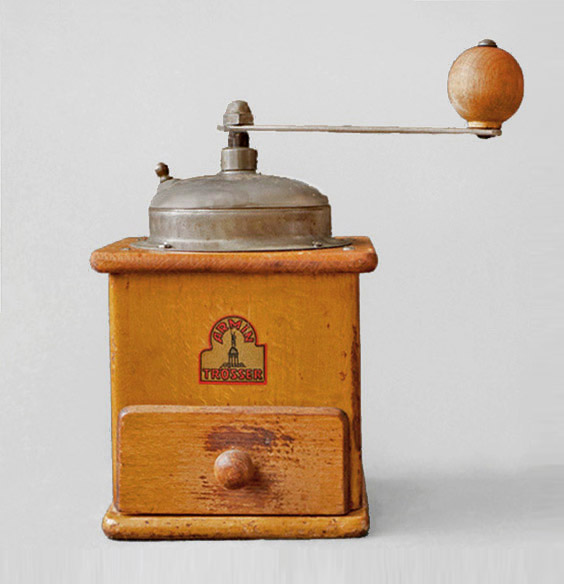

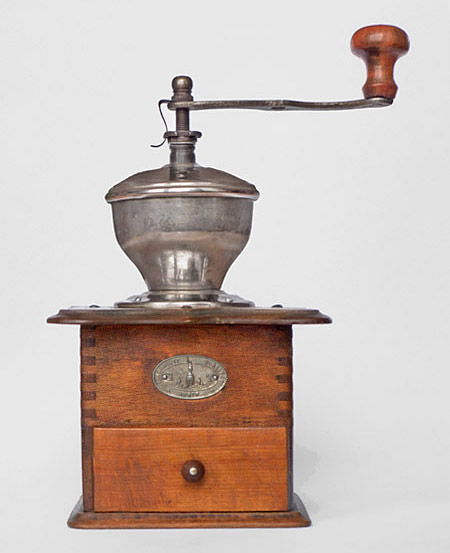

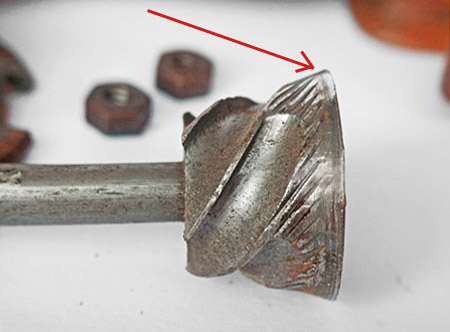

...och en sliten Trösser skorstenskvarn från 20-talet.




Tvådelad och förnicklade(?) kvarndelar, maler inte så bra. MKH, Märkischen Kaffeemühlenfabrik Herten.


Tvådelad mörk metall, malar bra från MKH, Märkischen Kaffeemühlenfabrik Herten


Kärnor och ringar från Zassenhaus 1920 till 1960

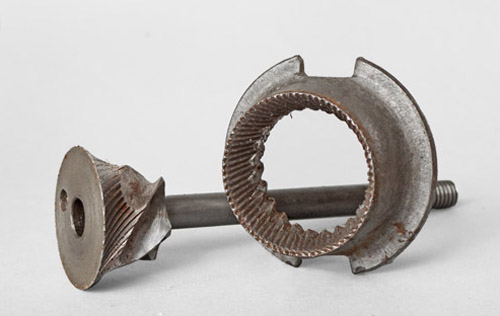

Tyska kvarnkärnor 1930 - 1960 KYM och Trösser



Sammanfattning.

Kvarndelarna från Eskilstuna är båda tillverkade av gjutstål, medans
kvarnkärnor från Tyskland kan vara av gjutstål eller av mjukare fräst
stål. Kvarnrigarna är oftare av gjutstål.

Tidigare antog jag att att de "tvådelade" kvarnringarna, i Eskilstuna
var bättre och var en senare teknik kanske efter 1925, men nu när jag
funnit dem också hos tidigare kvarnar, så blir jag osäker. Förmodligen
fungerade "endelade", med "vinklade" eller "v-formade" malytor i kvarn-
ringarna lika bra.
